標準伸縮焊接式萬向聯軸器
時間:2013-10-14 14:10來源:未知 作者:www.orthodontists-seattle.com 點擊:次

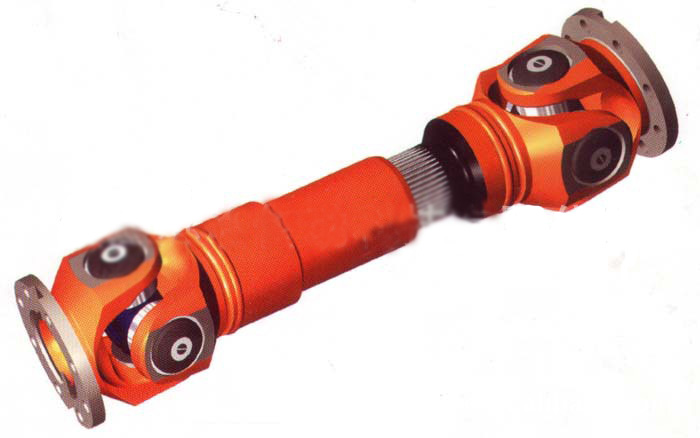

SWC-BH型萬向聯軸器 特點及應用場合：聯接兩個不同軸線的軸系傳動，不能緩沖、減振，采用整體叉頭結構，軸承固定不用螺栓，避免了螺栓松動斷裂，便于維修，延長使用壽命，可靠性高，承載能力大、傾角大，可在β≤5°～25°工況下工作。適用于軋鋼機械、起重運輸、工程機械、石油機械及其他重型機械，為滿足不同安裝型式要求，有七種結構型式：
BH型--標準伸縮焊接型；
BF型--標準伸縮法蘭型；
DH型--短伸縮焊接型；
CH型--長伸縮焊接型；
WH型--無伸縮焊接型；
WF型--無伸縮法蘭型；
WD型--無伸縮短型；
|

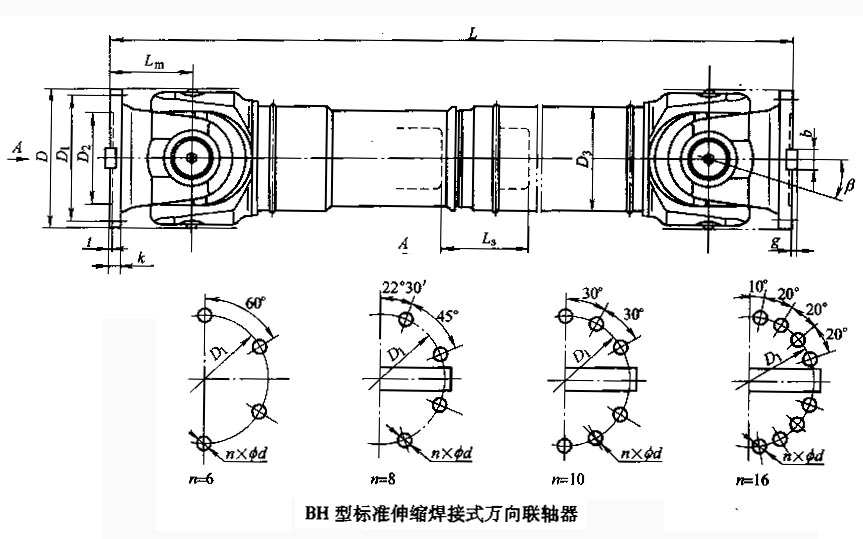

SWC-BH型十字軸式萬向聯軸器基本參數和主要尺寸 mm |
|
型號
|
回轉
直徑
D
|
公稱轉矩
Tn
kN.m
|
疲勞轉矩
Tf
kN.m
|
軸線折角
β
|
伸縮量
|
尺寸mm
|
轉動貫量kg.m2
|
質量 kg
|
|
Ls
|
Lmin
|
D3
|
Lmin
|
每增長
100mm
|
Lmin
|
每增長
100mm
|
|
SWC100BH
|
100
|
1.25
|
0.63
|
≤25
|
55
|
390
|
60
|
0.0044
|
0.00019
|
6.10
|
0.35
|
|
SWC120BH
|
120
|
2.5
|
1.25
|
≤25
|
80
|
485
|
70
|
0.0109
|
0.00044
|
10.8
|
0.55
|
|
SWC150BH
|
150
|
5
|
2.5
|
≤25
|
80
|
590
|
89
|
0.0423
|
0.00157
|
24.5
|
0.85
|
|
SWC180BH
|
180
|
12.5
|
6.3
|
≤25
|
100
|
810
|
114
|
0.1750
|
0.0070
|
70.0
|
2.8
|
|
SWC225BH
|
225
|
40
|
20
|
≤15
|
140
|
920
|
152
|
0.5380
|
0.0234
|
122
|
4.9
|
|
SWC250BH
|
250
|
63
|
31.5
|
≤15
|
140
|
1035
|
168
|
0.9660
|
0.0277
|
172
|
5.3
|
|
SWC285BH
|
285
|
90
|
45
|
≤15
|
140
|
1190
|
194
|
2.0110
|
0.0510
|
263
|
6.3
|
|
SWC315BH
|
315
|
125
|
63
|
≤15
|
140
|
1315
|
219
|
3.6050
|
0.0795
|
382
|
8.0
|
|
SWC350BH
|
350
|
180
|
90
|
≤15
|
150
|
1410
|
267
|
7.0530
|
0.2219
|
582
|
15.0
|
|
SWC390BH
|
390
|
250
|
125
|
≤15
|
170
|
1590
|
267
|
12.164
|
0.2219
|
738
|
15.0
|
|
SWC440BH
|
440
|
355
|
180
|
≤15
|
190
|
1875
|
325
|
21.420
|
0.4744
|
1190
|
21.7
|
|
SWC490BH
|
490
|
500
|
250
|
≤15
|
190
|
1985
|
325
|
32.860
|
0.4744
|
1452
|
21.7
|
|
SWC550BH
|
550
|
710
|
355
|
≤15
|
240
|
2300
|
426
|
68.920
|
1.3570
|
2380
|
34
|
|
