無伸縮短式萬向聯軸器
時間:2013-10-14 14:09來源:未知 作者:www.orthodontists-seattle.com 點擊:次

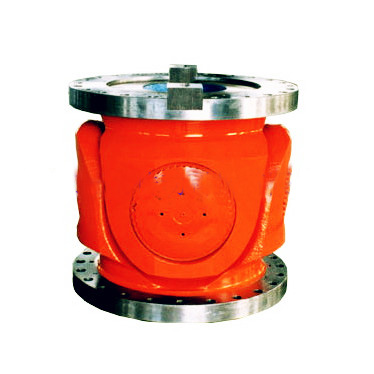

SWC-WD型萬向聯軸器 特點及應用場合：聯接兩個不同軸線的軸系傳動，不能緩沖、減振，采用整體叉頭結構，軸承固定不用螺栓，避免了螺栓松動斷裂，便于維修，延長使用壽命，可靠性高，承載能力大、傾角大，可在β≤5°～25°工況下工作。適用于軋鋼機械、起重運輸、工程機械、石油機械及其他重型機械，為滿足不同安裝型式要求，有七種結構型式：
BH型--標準伸縮焊接型；
BF型--標準伸縮法蘭型；
DH型--短伸縮焊接型；
CH型--長伸縮焊接型；
WH型--無伸縮焊接型；
WF型--無伸縮法蘭型；
WD型--無伸縮短型；
|

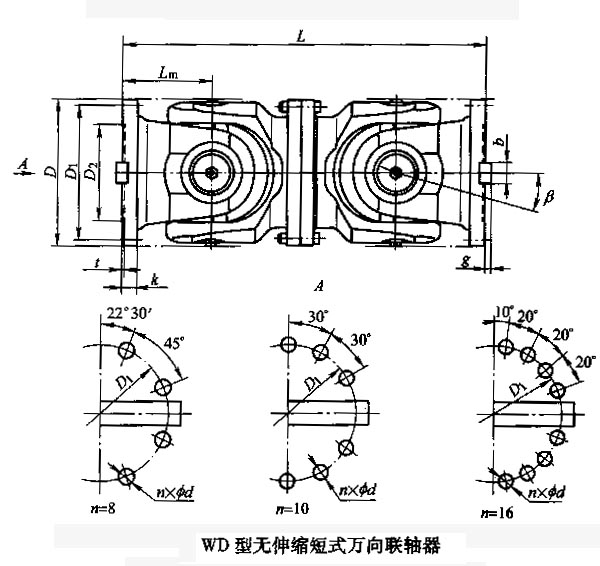

WD型十字軸式萬向聯軸器基本參數和主要尺寸 (JB/T 5513-91) mm
|
型號
|
回轉直徑
D
|
公稱轉矩
Tn
kN.m
|
疲勞轉矩
Tf
kN.m
|
軸線折角
β
|
尺寸
|
轉動慣量
|
質量
|
|
L
|
Lm
|
kg.m2
|
kg
|
|
SWC180WD
|
180
|
12.5
|
6.3
|
≤25
|
440
|
110
|
0.145
|
52
|
|
SWC225WD
|
225
|
40
|
20
|
≤15
|
480
|
120
|
0.355
|
82
|
|
SWC250WD
|
250
|
63
|
31.5
|
≤15
|
560
|
140
|
0.831
|
127
|
|
SWC285WD
|
285
|
90
|
45
|
≤15
|
640
|
160
|
1.715
|
189
|
|
SWC315WD
|
315
|
125
|
63
|
≤15
|
720
|
180
|
2.820
|
270
|
|
SWC350WD
|
350
|
180
|
90
|
≤15
|
776
|
194
|
4.791
|
370
|
|
SWC390WD
|
390
|
250
|
125
|
≤15
|
860
|
215
|
8.229
|
524
|
|
SWC440WD
|
440
|
355
|
180
|
≤15
|
1040
|
260
|
15.32
|
798
|
|
SWC490WD
|
490
|
500
|
250
|
≤15
|
1080
|
270
|
25.74
|
1055
|
|
SWC550WD
|
550
|
710
|
355
|
≤15
|
1220
|
305
|
46.78
|
1524
|
|
SWC620WD
|
620
|
1000
|
500
|
≤15
|
1360
|
340
|
83.76
|
2120
|
|
