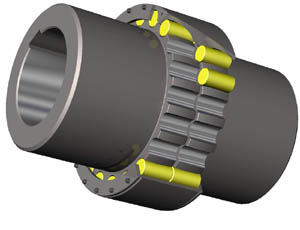

ZL(LZ)型柱銷齒式聯軸器 特點及應用場合：可補償兩軸相對偏移，減振功能差，傳動精度低，傳遞轉矩大，與齒式聯軸器相比，結構簡單，質量輕，制造方便，維護簡便．不用潤滑，部分代替齒式聯軸器，噪聲大，適用于大、中轉矩軸系傳動，不適用于對減振效果要求高和對噪聲需嚴加控制的部位。

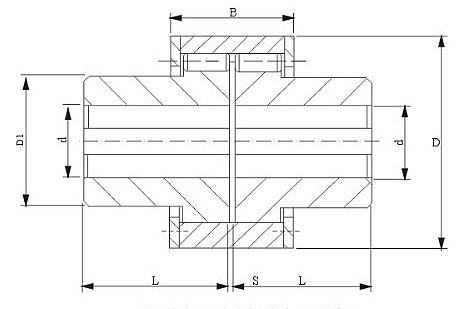

ZL型彈性柱銷式聯軸器基本參數與主要尺寸：（GB/T 5015-85) mm

型 號 公稱轉距 Tn  N.m 許用轉速 r/min 軸孔直徑 d1,d2,dz 軸孔長度 Y,J1 D B S 轉動慣量 kg.㎡ 質量 kg L、L1 ZL1 100 4000 12-24 27-52 76 42 2.5 0.0004 0.86 ZL2 250 4000 16-32 30-82 92 50 2.5 0.003 3.23 ZL3 630 4000 25-42 44-112 118 69 3 0.011 6.57 ZL4 1600 4000 40-60 84-142 158 89 4 0.046 14.8 ZL5 4000 4000 50-80 84-172 192 89 4 0.114 24.8 ZL6 6300 3300 60-95 107-172 230 111 5 0.28 42.5 ZL7 10000 2900 70-110 107-212 260 113 5 0.56 66.3 ZL8 16000 2500 80-130 132-252 300 136 6 1.21 107.3 ZL9 25000 2300 90-150 132-252 335 149 7 1.98 140.9 ZL10 31500 2100 100-170 167-302 355 151 8 2.85 180.9 ZL11 40000 2000 110-180 167-302 380 170 8 3.9 219.3 ZL12 63000 1700 130-200 202-352 445 183 8 9.2 371.4 ZL13 100000 1500 150-240 202-410 515 218 8 15.6 470.0 ZL14 125000 1400 170-260 242-410 560 218 8 27.8 708.0 ZL15 160000 1300 190-300 282-470 590 238 10 33.4 768.0 ZL16 250000 1000 220-340 282-550 695 262 10 69.9 1169 ZL17 315000 950 240-380 330-550 768 282 10 122.7 1664 ZL18 400000 850 250-420 330-650 860 300 13 202.7 2193 ZL19 630000 750 280-450 380-650 970 320 14 341.2 2901 ZL20 1000000 650 320-500 380-650 1156 351 15 710 4251 ZL21 1600000 530 380-630 450-800 1440 355 18 1948 7514 ZL22 2000000 500 420-750 540-900 1520 396 19 2931 10148 ZL23 2500000 460 480-850 540-1000 1638 430 20 4379 13026
