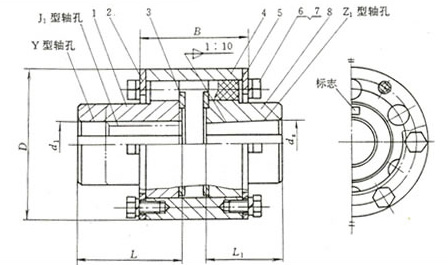

ZLD(LZD)圓錐軸孔柱銷齒式聯軸器基本參數與主要尺寸：(GB/T 5015-85) mm
|
型 號
|
公稱轉距
Tn N.m |
許用轉速[n]
r/min |
軸孔直徑
d1,d2 |
軸孔長度
Y,J1,Z1
|
D
|
B
|
轉動慣量
kg.㎡ |
質量
kg |
|
L,L1
|
||||||||
|
ZLD1
|
100
|
4000
|
12-24
|
20-52
|
76
|
52-54
|
0.007
|
0.73
|
|
ZLD2
|
250
|
4000
|
16-32
|
30-82
|
90
|
60-70
|
0.004
|
3.9
|
|
ZLD3
|
630
|
4000
|
25-42
|
44-112
|
118
|
85-95
|
0.015
|
8.6
|
|
ZLD4
|
1600
|
4000
|
40-60
|
84-142
|
158
|
115-122
|
0.057
|
18.1
|
|
ZLD5
|
4000
|
4000
|
50-80
|
84-172
|
192
|
115-122
|
0.14
|
29.2
|
|
ZLD6
|
6300
|
3300
|
60-85
|
107-172
|
230
|
144-149
|
0.31
|
47.2
|
|
ZLD7
|
10000
|
2900
|
70-110
|
107-212
|
260
|
146-156
|
0.62
|
73
|
|
ZLD8
|
16000
|
2500
|
80-130
|
132-252
|
300
|
167-177
|
1.29
|
115
|
|
ZLD9
|
25000
|
2300
|
90-125
|
132-212
|
335
|
187-192
|
2.1
|
151
|
|
ZLD10
|
31500
|
2100
|
100-170
|
167-302
|
355
|
194-209
|
3.1
|
196
|
|
ZLD11
|
40000
|
2000
|
110-180
|
167-302
|
380
|
214-229
|
4.3
|
237
|
|
ZLD12
|
63000
|
1700
|
130-170
|
202-302
|
445
|
231-241
|
9.9
|
399
|
|
ZLD13
|
100000
|
1500
|
150-220
|
202-352
|
515
|
262-282
|
16.6
|
502
|
