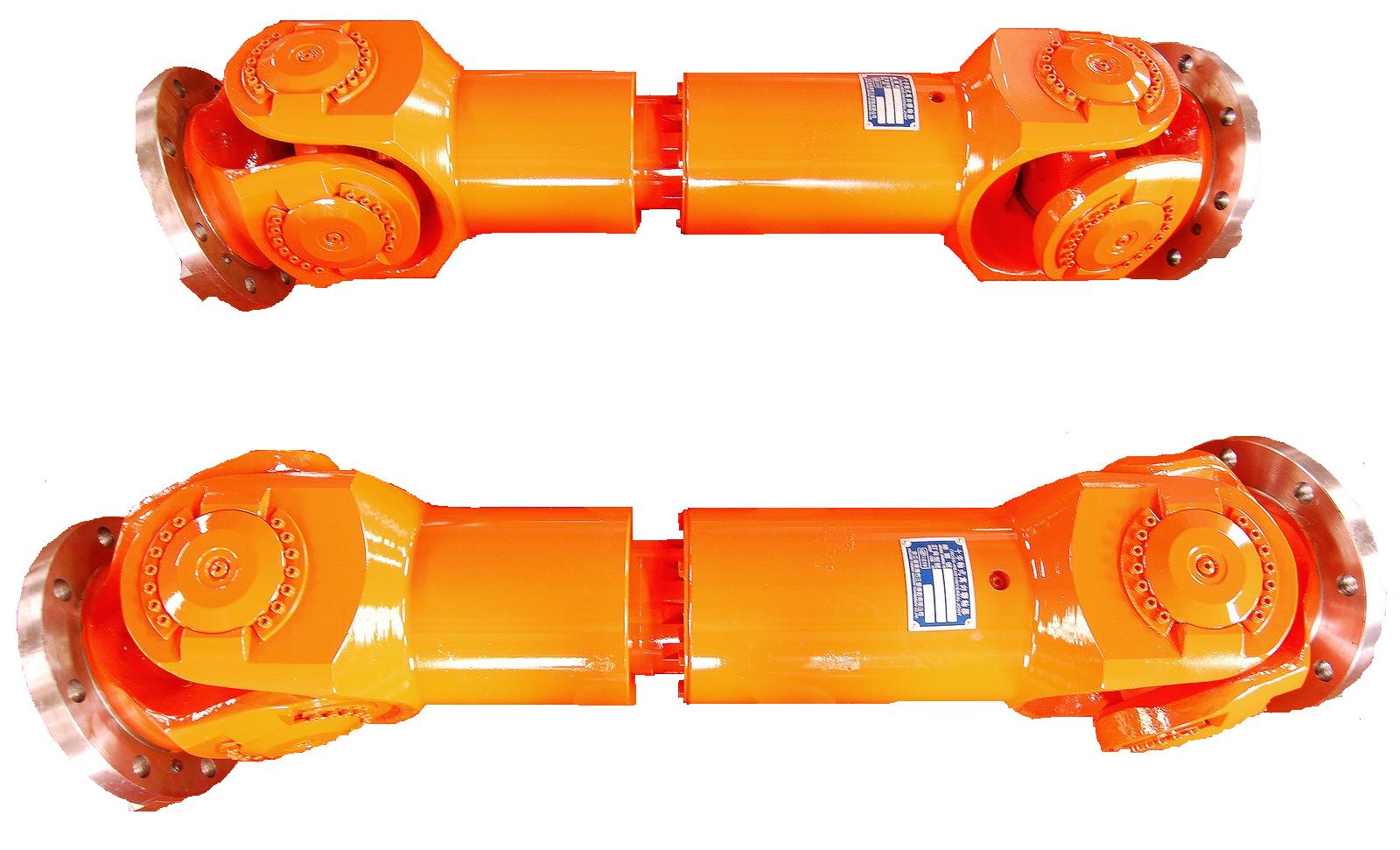

短伸縮焊接式萬向聯軸器

時間:2013-10-14 14:09來源:未知作者:www.orthodontists-seattle.com 點擊:次

SWC-DH型萬向聯軸器 特點及應用場合：聯接兩個不同軸線的軸系傳動，不能緩沖、減振，采用整體叉頭結構，軸承固定不用螺栓，避免了螺栓松動斷裂，便于維修，延長使用壽命，可靠性高，承載能力大、傾角大，可在β≤5°～25°工況下工作。適用于軋鋼機械、起重運輸、工程機械、石油機械及其他重型機械，為滿足不同安裝型式要求，有七種結構型式：

BH型--標準伸縮焊接型；

BF型--標準伸縮法蘭型；

DH型--短伸縮焊接型；

CH型--長伸縮焊接型；

WH型--無伸縮焊接型；

WF型--無伸縮法蘭型；

WD型--無伸縮短型；

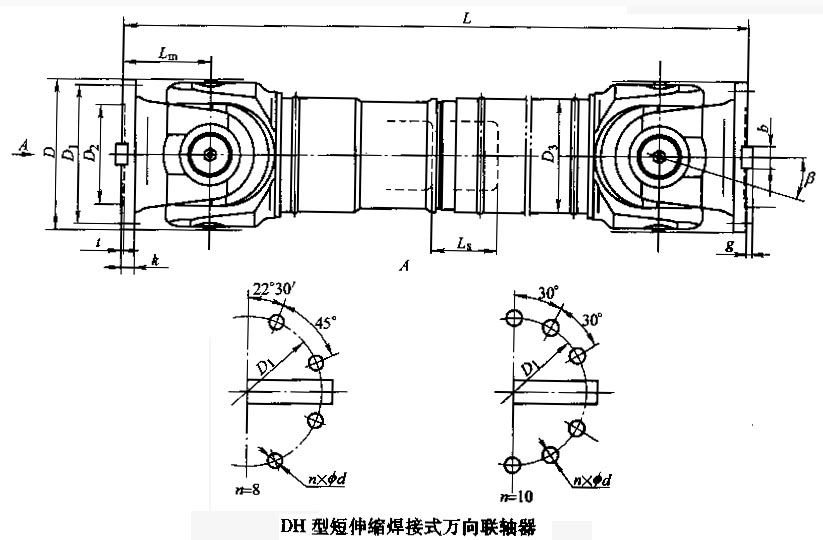

SWC-DH型短伸縮焊接式萬向聯軸器基本參數與主要尺寸 (JB/T 5513-91) mm

型號	回轉直徑 D	公稱轉矩 Tn kN.m	疲勞轉矩 Tf kN.m	軸線折角 β	伸縮量 L_s	尺寸										轉動貫量kg.m²		質量 kg
						L_min	D1 (js11)	D2 (H7)	D3	L_m	n-d	k	t	b (h9)	g	L_min	增長 100mm	L_min	增長 100mm
SWC180DH1	180	12.5	6.3	≤25	75	650	155	105	114	110	8-17	17	5	-	-	0.165	0.0070	58	2.8
SWC180DH2					55	600										0.162		56
SWC180DH3					40	550										0.160		52
SWC225DH1	225	40	20	≤15	85	710	196	135	152	120	8-17	20	5	32	9.0	0.415	0.0234	95	4.9
SWC225DH2					70	640										0.397		92
SWC250DH1	250	63	31.5	≤15	100	795	218	150	168	140	8-19	25	6	40	12.5	0.900	0.0277	148	5.3
SWC250DH2					70	735										0.885		136
SWC285DH1	285	90	45	≤15	120	950	245	170	194	160	8-21	27	7	40	15.0	1.876	0.0510	229	6.3
SWC285DH2					80	880										1.801		221
SWC315DH1	315	125	63	≤15	130	1070	280	185	219	180	10-23	32	8	40	15.0	3.331	0.0795	346	8.0
SWC315DH2					90	980										3.163		334
SWC350DH1	350	180	90	≤15	140	1170	310	210	267	194	10-23	35	8	50	16.0	6.215	0..2219	508	15.0
SWC350DH2					90	1070										5.824		485
SWC390DH1	390	250	125	≤15	150	1300	345	235	267	215	10-25	40	8	70	18.0	11.125	0.2219	655	15.0
SWC390DH2					90	1200										10.763		600
