無伸縮短型萬向聯軸器
時間:2013-10-14 14:05來源:未知 作者:www.orthodontists-seattle.com 點擊:次

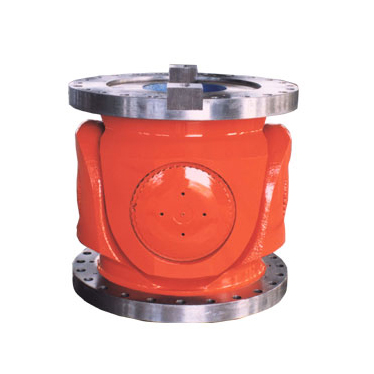

SWP-C型萬向聯軸器 特點及應用場合：軸承是易損件．為便于更換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
A型--有伸縮長型；
B型--有伸縮短型；
C型--無伸縮短型；
D型--無伸縮長型；
E型--有伸縮雙法蘭長型；
F型--大伸縮長型；
ZG型--正裝貫通型
FG型--反裝貫通型
|

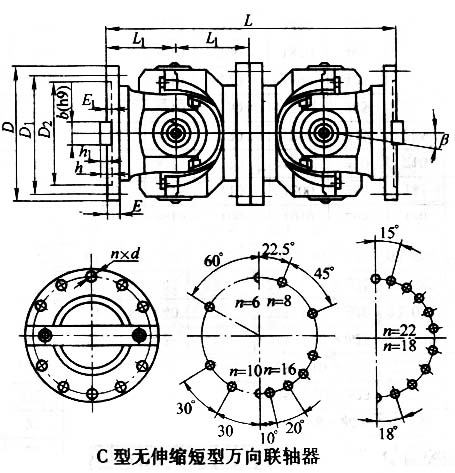

C型十字軸萬向聯軸器基本參數和主要尺寸(JB/T 3241-2005) mm |
|
型號
|
回轉直徑
D
|
公稱轉矩
Tn kN.m
|
疲勞轉矩
Tf kN.m
|
軸線折角
β
|
尺寸
|
傳動慣量
kg.m2
|
質量
kg
|
|
L
|
L1
|
|
SWP160C
|
160
|
16
|
8
|
≤10
|
340
|
85
|
0.11
|
31
|
|
SWP180C
|
180
|
20
|
10
|
≤10
|
380
|
95
|
0.17
|
42
|
|
SWP200C
|
200
|
31.5
|
16
|
≤10
|
440
|
110
|
0.29
|
59
|
|
SWP225C
|
225
|
40
|
20
|
≤10
|
520
|
130
|
0.51
|
80
|
|
SWP250C
|
250
|
63
|
31.5
|
≤10
|
540
|
135
|
0.93
|
119
|
|
SWP285C
|
285
|
90
|
45
|
≤10
|
600
|
150
|
1.88
|
179
|
|
SWP315C
|
315
|
140
|
63
|
≤10
|
680
|
170
|
2.88
|
232
|
|
SWP350C
|
350
|
180
|
90
|
≤10
|
740
|
185
|
4.59
|
300
|
|
SWP390C
|
390
|
250
|
112
|
≤10
|
820
|
205
|
8.64
|
432
|
|
SWP435C
|
435
|
355
|
160
|
≤10
|
940
|
235
|
17.41
|
688
|
|
SWP480C
|
480
|
450
|
224
|
≤10
|
1060
|
265
|
28.25
|
904
|
|
SWP550C
|
550
|
710
|
315
|
≤10
|
1160
|
290
|
49.49
|
1309
|
|
SWP600C
|
600
|
1000
|
500
|
≤10
|
1440
|
360
|
87.17
|
1377
|
|
SWP640C
|
640
|
1250
|
630
|
≤10
|
1540
|
385
|
152.76
|
2635
|
|
