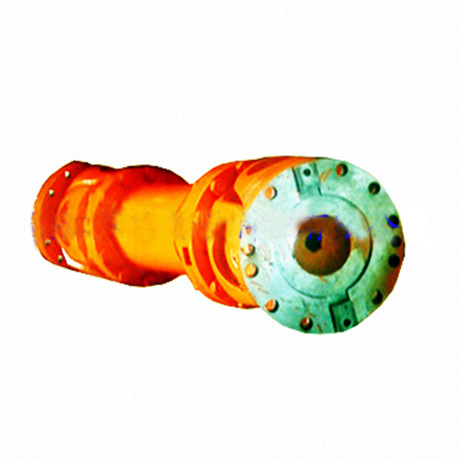

無伸縮長型萬向聯軸器
時間:2013-10-14 14:05來源:未知 作者:www.orthodontists-seattle.com 點擊:次
SWP-D型萬向聯軸器 特點及應用場合：軸承是易損件．為便于更換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
A型--有伸縮長型；
B型--有伸縮短型；
C型--無伸縮短型；
D型--無伸縮長型；
E型--有伸縮雙法蘭長型；
F型--大伸縮長型；
ZG型--正裝貫通型
FG型--反裝貫通型
|

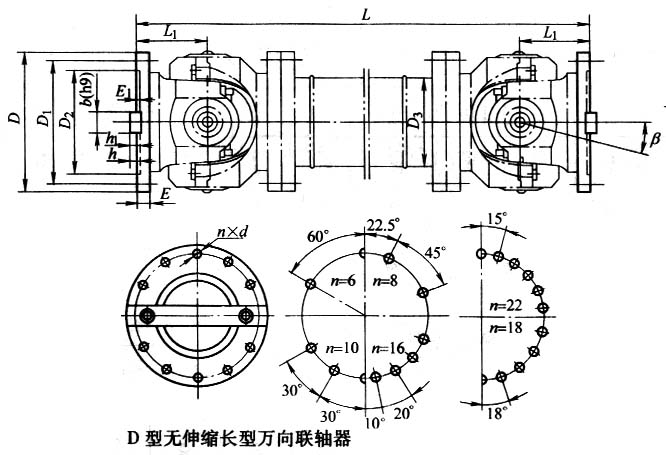

D型十字軸式萬向聯軸器基本參數和主要尺寸(JB/T 3241-2005) mm |
|
型號
|
回轉直徑
D
|
公稱轉矩
Tn kN.m
|
疲勞轉矩
Tf kN.m
|
軸線折角
β
|
尺寸
|
轉動慣量 kg.m2
|
質量 kg
|
|
Lmin
|
D3
|
L1
|
Lmin
|
每增長
100mm
|
Lmin
|
每增長
100mm
|
|
SWP160D
|
160
|
16
|
8
|
≤10
|
430
|
114
|
85
|
0.09
|
0.0059
|
35
|
2.1
|
|
SWP180D
|
180
|
20
|
10
|
≤10
|
474
|
121
|
95
|
0.16
|
0.0072
|
47
|
2.3
|
|
SWP200D
|
200
|
31.5
|
16
|
≤10
|
544
|
127
|
110
|
0.23
|
0.0114
|
67
|
3.4
|
|
SWP225D
|
225
|
40
|
20
|
≤10
|
636
|
152
|
130
|
0.53
|
0.0290
|
94
|
6.6
|
|
SWP250D
|
250
|
63
|
31.5
|
≤10
|
690
|
168
|
135
|
0.91
|
0.0407
|
140
|
7.3
|
|
SWP285D
|
285
|
90
|
45
|
≤10
|
760
|
194
|
150
|
1.91
|
0.0702
|
206
|
9.4
|
|
SWP315D
|
315
|
140
|
63
|
≤10
|
860
|
219
|
170
|
3.39
|
0.1144
|
271
|
12.0
|
|
SWP350D
|
350
|
180
|
90
|
≤10
|
940
|
245
|
185
|
5.35
|
0.1663
|
355
|
13.0
|
|
SWP390D
|
390
|
250
|
112
|
≤10
|
1060
|
273
|
205
|
10.54
|
0.2695
|
501
|
18.0
|
|
SWP435D
|
435
|
355
|
160
|
≤10
|
1180
|
299
|
235
|
18.56
|
0.3645
|
325
|
20.0
|
|
SWP480D
|
480
|
450
|
224
|
≤10
|
1360
|
351
|
265
|
31.69
|
0.7028
|
1144
|
28.0
|
|
SWP550D
|
550
|
710
|
315
|
≤10
|
1460
|
402
|
290
|
51.45
|
1.1842
|
1589
|
35.7
|
|
SWP600D
|
600
|
1000
|
500
|
≤10
|
1840
|
450
|
360
|
83.53
|
1.7159
|
2243
|
40.5
|
|
SWP640D
|
640
|
1250
|
630
|
≤10
|
1980
|
480
|
385
|
135.60
|
2.3080
|
3140
|
48.3
|
|
